ProStructures包含兩個建模模塊，分別為ProSteel鋼結構建模模塊與ProConcrete鋼筋混凝土結構建模模塊。
ProSteel鋼結構建模模塊
借助 ProSteel，結構工程師、詳圖設計師和加工廠技術人員都能夠高效、準確地創建鋼結構模型和文檔。ProSteel 提供了一個直觀的三維建模系統，該系統非常適合于應對復雜的鋼結構并提取鋼結構設計圖、加工詳圖和安裝圖，并在三維模型發生更改時自動更新圖紙。此外，還可以自動插入和實時更新詳圖材料表和單獨的零構件材料表及物料清單。
利用行業領先的鋼結構建模，創建準確的模型
ProSteel 提供了一系列易于掌握的功能來創建和修改鋼結構對象。而且還包括參數化的節點和常用結構建模工具，可快速和準確地完成更復雜的鋼結構建模工作。模板和樣式功能可在共享和維護標準的同時，提高了用戶的工作效率。豐富的修改功能支持您管理和維護對元素的更改，而提供的視圖和分類功能則可用于更改模型的顯示方式。ProSteel 的另一個強大功能是擁有成熟的 API/SDK，讓用戶可根據自己的具體需求，利用它來編寫極其簡單或非常復雜的自定義應用程序。
高效快捷創建精確的各種三維鋼結構模型，并服務于后期的加工和安裝
行業領先的鋼結構建模
•內置超過 300 個世界主流國家和地區的型鋼數據庫以及任意擴充的用戶自定義截面庫；
•提供標準的參數化鋼結構節點建模和編輯工具，如：端板連接，柱腳連接，梁柱連接，主次梁連接，拼接節點，加腋節點，加勁肋和檁條墻梁連接等；
•提供豐富的對象編輯修改工具，如：打孔，螺栓，開坡口，任意形狀開洞和不規則切割等；
•提供參數化常用結構建模工具，包括：多跑鋼樓，欄桿扶手，爬梯，支撐，門式剛架，墻檁系統，鋼桁架，直/弧形鋼平臺和走道等；
•模板和樣式——所有工具對話框的設置參數都可以通過模板和樣式保存不同設置供后續調用；
•提供直觀的鋼板結構建模及放樣功能，適用于礦山冶金等多個行業。
世界一流的鋼結構文檔
•一鍵生成鋼結構零構件加工圖和平立面安裝布置圖；
•根據鋼結構模型的變化自動更新已生成的詳圖圖紙；
•用戶可以預定義詳圖樣式和出圖選項，用來輸出滿意的詳圖圖紙；
•單獨或批量自動生成不同樣式鋼結構零構件明細和材料表。

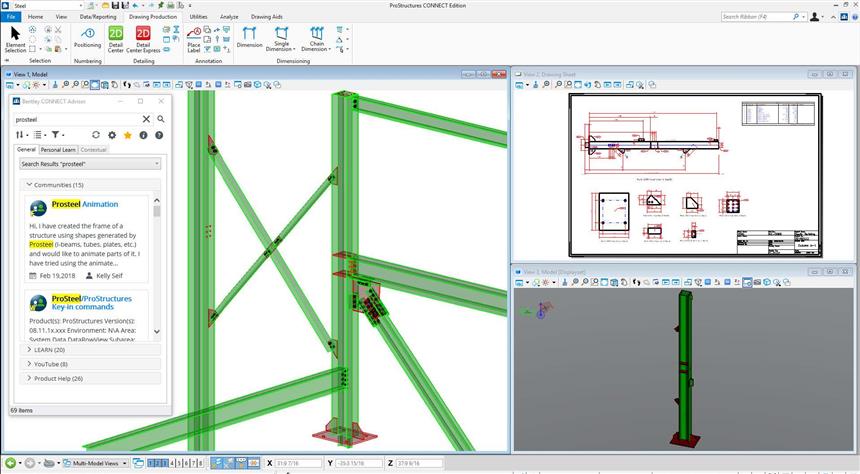

當三維模型發生變化時，ProSteel 可以自動更新已生成的鋼結構詳圖圖紙

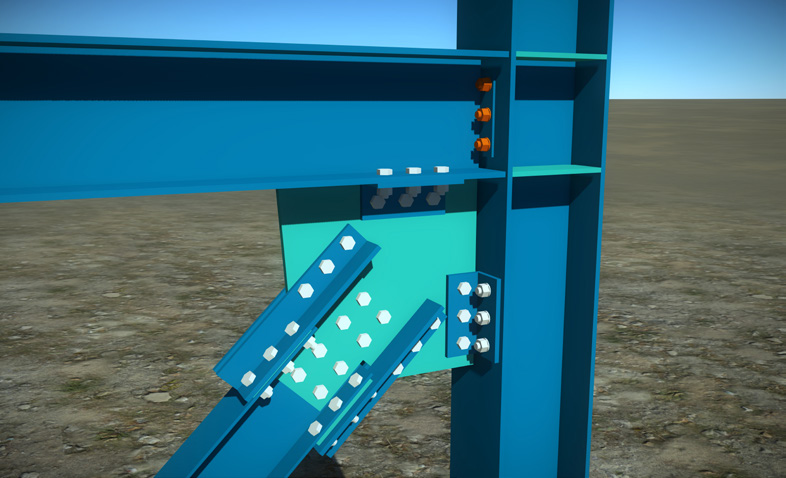

ProSteel 提供了從端板到加勁肋所有類型的參數化節點建模工具
節點完成后還可以被方便的參數化修改和編輯
ProConcrete鋼筋混凝土結構建模模塊
借助 ProConcrete 軟件，結構工程師、設計人員、詳圖工程師和施工單位及加工廠都能夠使用軟件提供的配筋工具輕松為建筑、工廠、土木工程和橋梁等各種領域的任何復雜混凝土結構參數化配筋。ProConcrete 可幫助您縮短圖紙文檔的工作時間，并消除錯誤和設計缺陷。
用戶可以通過它快速創建準確的三維模型、配筋布置圖、鋼筋施工詳圖、鋼筋下料清單、混凝土量和材料報告，并可以跟據模型的變化自動更新圖紙。
通過強大的三維參數化鋼筋混凝土建模方法創建準確的模型
ProConcrete 支持您使用高級參數化功能對任何鋼筋混凝土形狀進行建模。您可以使用直觀的鋼筋混凝土建模命令，輕松建模行業標準的結構構件，例如梁、柱、板、墻和基礎，以及復雜的鋼筋混凝土形狀，包括曲線，斜面或非正交形狀。添加的鋼筋會與混凝土對象的配筋邊界條件建立關聯，并隨著混凝土形狀的變化自動更新。
通過高質量文檔進行設計溝通
直接從 ProConcrete 三維模型生成配筋圖、鋼筋下料加工清單和混凝土材料表。
基于三維模型生成的配筋圖可以根據模型的變化自動更新圖紙中的配筋信息。鋼筋混凝土材料表可以方便快捷的從三維模型中提取，并且靈活的定制養各種樣式，完全滿足任何國家/地區或公司的不同標準要求。這大大縮短了繪制配筋圖和統計鋼筋材料表的時間，并且最大程度上消除了人為錯誤和設計缺陷。

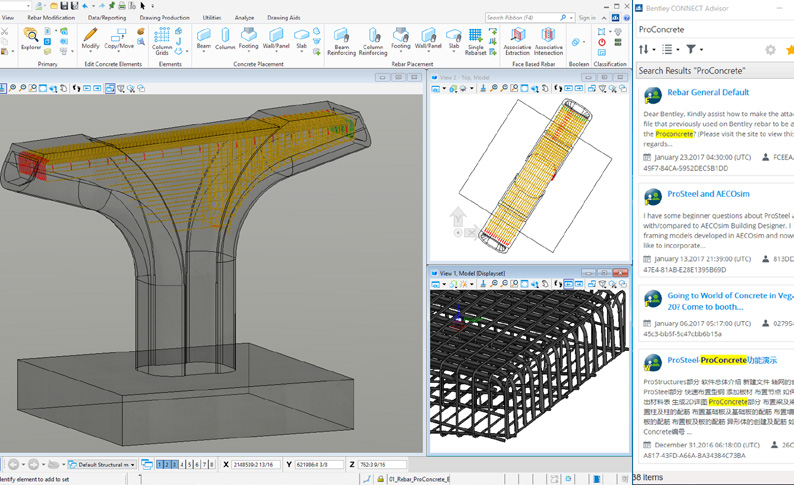

ProConcrete 提供基于面的配筋工具，使用戶可以對任意面做參數化的三維配筋建模。
這樣當混凝土發生變化時，鋼筋會自適應更新
參數化鋼筋混凝土建模
• 包含中國和世界多個國家和地區的鋼筋規范；
• 使用易于修改的標準參數化鋼筋混凝土對象，例如梁、柱、板、基礎和墻及其各自的鋼筋提供標準的針對混凝土梁、柱、板、基礎和墻等對象的獨立參數化鋼筋建模和修改工具；
• 直觀的編輯功能使您可以對樓板墻體開洞并自動調整洞口鋼筋。洞口加強筋工具輕松完成洞口要求的附加鋼筋建模；
• 通用的參數化配筋工具，可以對任何復雜的三維混凝土形體進行配筋；
• 通過在鋼筋和配筋面及邊建立約束關系，當混凝土形狀發生變化時已有配筋的位置和數量會自適應更新；
• 模板和樣式——所有工具對話框的設置參數都可以通過模板和樣式保存不同設置供后續調用；
文檔制作
• 快捷提取鋼筋的加工安裝信息和 2d 鋼筋布置圖；
• 根據三維鋼筋模型的變化自動更新配筋圖紙；
• 根據客戶自定義的出圖樣式和首選項，輸出滿足個性化要求的 2d 配筋圖紙；
• 單獨或批量生成鋼筋下料加工清單和混凝土用量清單；

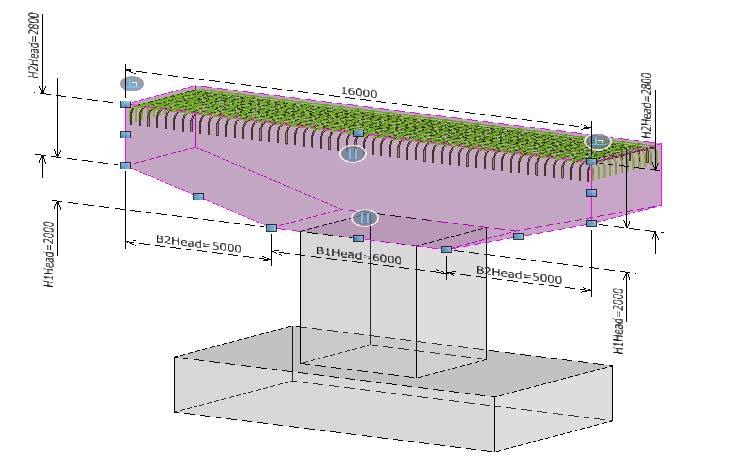

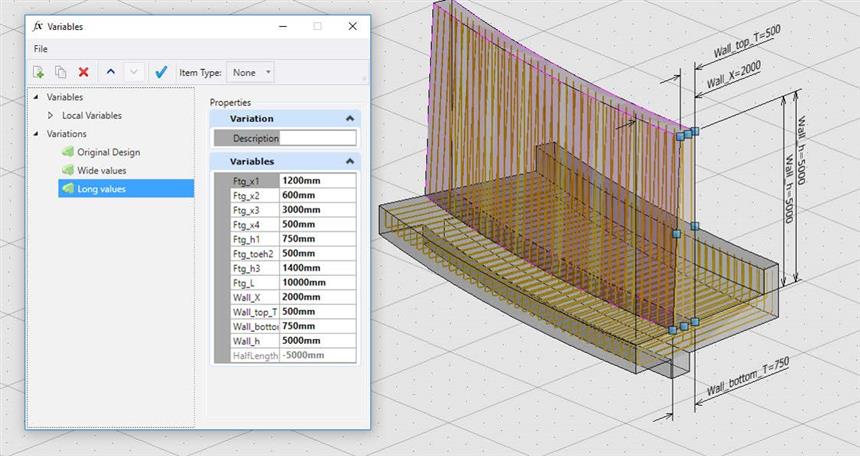

ProConcrete 借助參數化建模功能可以使您輕松完成如橋墩，基礎等復雜對象的參數化建模和配筋工作
