STAAD.Pro軟件組成
STAAD.Pro 包含三個前處理模塊Analytical Modeling，Physical Modeling 和Building Planner，分別對應于分析模型，物理模型和建筑模型，并在此基礎上提供了四個專業設計模塊。
STAAD.Pro應用范圍
鋼結構、混凝土結構、鋁結構、冷彎薄壁結構及木結構的分析設計；框架、排架、網架、塔架、空間桁架等各種結構形式。
STAAD.Pro產品功能模塊介紹

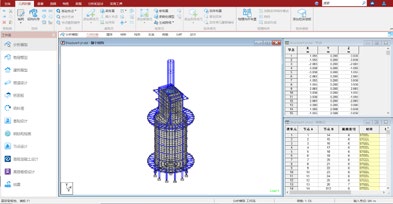

主模塊 STAAD.Pro
STAAD.Pro 是一個集結構建模、結構分析和結構設計于一體的通用結構有限元程序。不僅具有常見的圖形表格窗口界面，而且有一個保存和修改建模分析設計命令的命令編輯器。 另外，內置了幾何建模向?qū)Ш彤愋谓孛嫦驅蓚€工具，為建模帶來了極大的便利。
基本分析單元及邊界條件
•單元類型：支持桿系單元，板殼單元，塊體單元，以及一些特殊屬性的單元。
•支座：支持固支支座，鉸支支座，彈簧支座， 基礎支座等一系列支座。
•載荷：支持直接指定或通過導荷工具生成兩種方式的荷載定義。
分析設計能力
STAAD 分析引擎不僅可以處理常用的結構線彈性分析問題，而且可以處理很多高級分析問題，例如模態分析，反應譜分析、瞬態/穩態動力分析，屈曲分析、Pushover 分析、幾何非線性分析，二階分析，直接分析，只拉只壓分析等。
STAAD 主程序設計模塊可以處理多種規范的鋼結構，混凝土，木結構和鋁結構設計；后處理不僅可以輸出表格形式的設計結果，而且可以打印詳細的計算書。

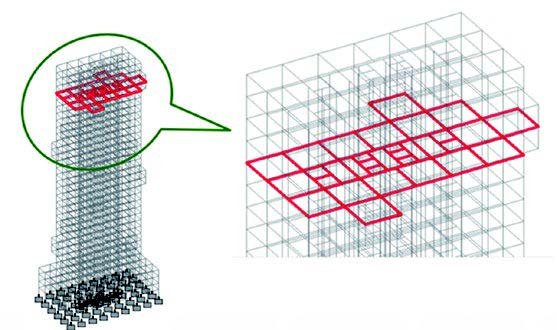

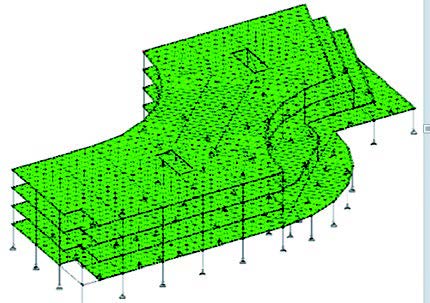

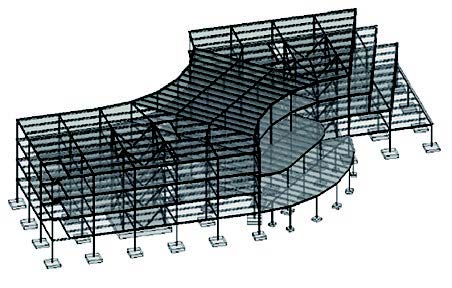

物理模型——Physical Modeling
使用 STAAD Physical Modeling 模塊，可以實現以物理模型為中心的設計理念，創建和導入真實物理結構的梁板柱及荷載信息，自動進行物理模型的有限元劃分；在該工作流中，物理模型可以直接生成分析模型，并且 STAAD.Pro 模型可以被傳輸?shù)?BIM軟件，如OpenBuildings Designer，ProStructures 或 Revit 等。

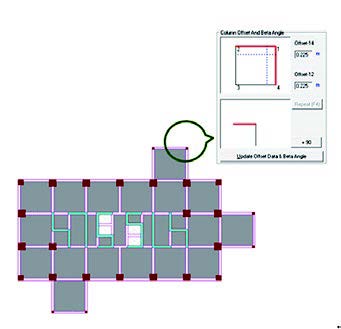

建筑模型——Building Planner
STAAD Building Planner 作為 STAAD.Building 解決方案的前處理模塊，它通過根據框架布局、加載條件和地理位置建議初步構件尺寸，幫助工程師概念化工程模型。該模型是在物理環境中生成的，以幫助您在后臺自動生成分析模型，同時還提供 STAAD.Pro的分析建模環境來優化建筑配置。它結合了物理建模系統和分析文本編輯器的功能，提供了最好的工具來滿足建筑設計師的每一個可能的需求。

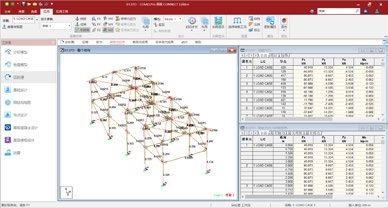

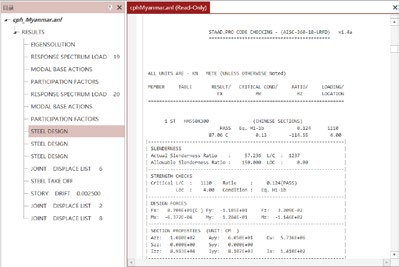

通用后處理——PostProcessing
STAAD PostProcessing 可以直接生成包括節點位移、支座反力、構件內力、周期振型等結果信息，并可以根據用戶的需求生成位移、振型等動畫文件，也可以根據計算結果生成計算報告。

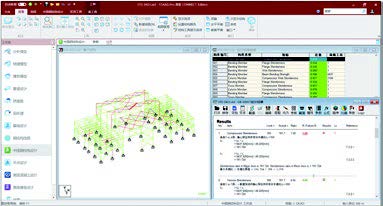

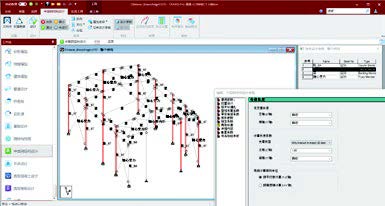

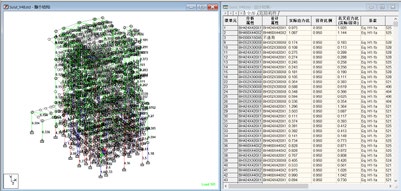

中國鋼結構設計——Chinese Steel Design
Chinese Steel Design 可以直接讀取 STAAD 分析模型數據，并根據中國鋼結構規范進行設計與繪圖。其設計過程主要有如下幾個步驟：設置設計參數、規范檢驗、反復設計和優化，設計出安全可靠、經濟合理的鋼結構建筑。

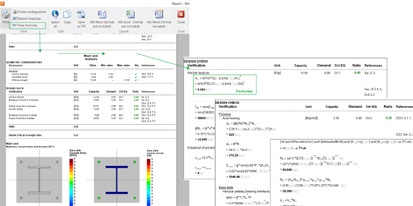

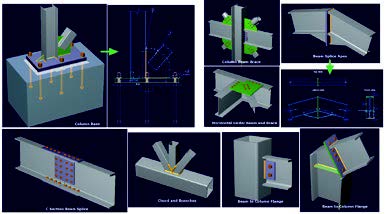

節點設計——RAM Connection
RAM Connection 提供鋼結構節點設計所需的一切功能，包括復雜的抗震規范設計，出圖及詳細計算過程。其功能綜合全面，涵蓋了多國規范的鋼結構節點設計類型。RAM Connection 提供了兩個工作模式，既可以集成于 STAAD，也可以獨立運行。

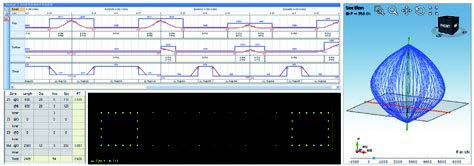

高級混凝土設計——RCDC
STAAD RCDC 是一個全新的混凝土設計產品，通過計算模型和分析結果來進行交互式混凝土設計，并生成完整的施工生產圖紙和鋼筋用量表。RCDC 支持美國，印度，歐盟，英國等設計規范，并且支持獨立運行和內置 STAAD 運行兩個工作模式。

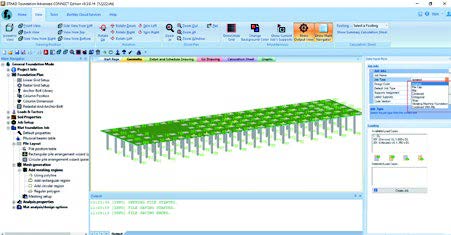

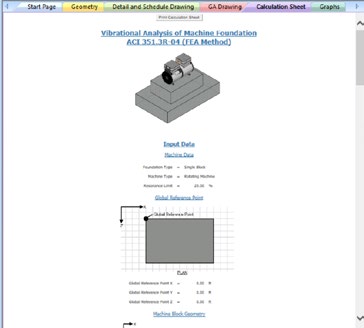

高級基礎設計——STAAD Foundation Advanced
STAAD Foundation 是一款用于基礎分析與設計的軟件，支持獨立基礎、聯合基礎、承臺和板筏基礎等常見基礎，以及動力基礎，容器設備基礎等專用工廠基礎的設計工作。支持多國家規范并輸出詳細的計算書，從而解決建筑工程、工廠設計等建筑領域面臨的各種問題，并且支持獨立運行和內置 STAAD 運行兩個工作模式。

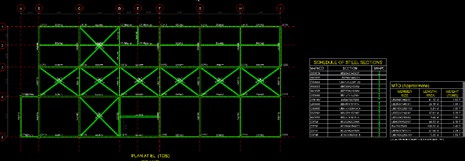

結構出圖——Steel AutoDrafter
Steel AutoDrafter 是一款圖紙生成工具，可在 STAAD.Pro中一鍵生成結構平面布置圖和材料用量表，并支持多個國家的型鋼表和異形截面。
